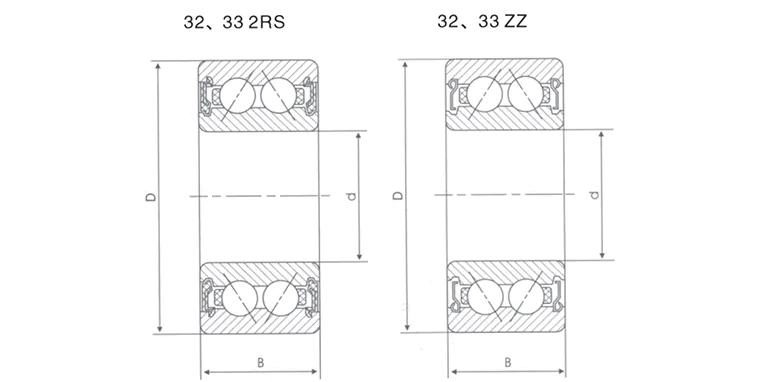

Osnovni sastav
Unutarnji i vanjski prstenovi: Precizno obrađene staze s utorima, obično izrađene od čelika visokog ugljičnog kroma.
Dvostruke kuglice: Dva reda čeličnih kuglica raspoređena su pod određenim kutom kako bi se postiglo dvosmjerno dijeljenje opterećenja.
Kavez: najlon, mjed ili čelik, kako bi se osigurala jednolična raspodjela kuglica i smanjila trenje.
Kontaktni kut (α): obično 15 °, 25 ° ili 40 °, što je veći kut, to je jača aksijalna nosivost.
Razlike od ležajeva s jednim redovima
| Značajke | Jednostruki kutni kontaktni kuglični ležaj | Dvostruki kutni kuglični ležaj kutnog kontakta |
| Smjer opterećenja | Jednosmjerno aksijalno radijalno | Dvosmjerno aksijalno radijalno |
| Krutost | Donji | Veća (podrška s dvostrukim redovima) |
| Složenost instalacije | Treba koristiti u parovima | Koristite neovisno za pojednostavljenje montaže |
2. Princip visokog opterećenja
- Mehaničke prednosti dvostrukog simetričnog izgleda
Radijalno opterećenje: Dva reda kuglica dijele radijalnu silu i smanjuju koncentraciju napona u jednoj točki.
Aksijalno opterećenje: Dizajn kontaktnog kuta raspada aksijalnu silu u radijalnu silu, a struktura dvostrukog reda može nadoknaditi potisak u oba smjera.
Opterećenje zakretnog momenta: Sposobnost otpornosti na trenutak prevrtanja značajno je bolja od one u jednokratnim ležajevima.
- Utjecaj ključnih parametara dizajna
Kontaktni kut (α):
α = 15 °: Usredotočite se na radijalno opterećenje (poput opreme za pumpe).
α = 25 ° ~ 40 °: usredotočite se na aksijalno opterećenje (poput vretena strojnog alata).
Podešavanje unaprijed učitavanja: Uklonite klirens prema unaprijed, poboljšati krutost, ali uravnotežiti rizik od porasta temperature.
- Poboljšanje materijala i procesa
Materijal od čelične kuglice: Keramička kugla (Si3N4) može smanjiti težinu i izdržati visoku temperaturu.
Poliranje utora: Nano-skali površinski tretman smanjuje gubitak trenja.
3. Tipični scenariji aplikacije
- Oprema visoke preciznosti
Strojno vreteno od alata: visoki zahtjevi krutosti pod dvosmjernim silom rezanja.
Zglobovi industrijskih robota: Dinamička opterećenja u više smjerova.
- Teško opterećenje i kompatibilni scenariji velike brzine
Mjenjač: Istovremeno prenosi radijalnu silu i aksijalni potisak.
Centrifugalni kompresor: Zahtjevi za stabilnost u rotaciji velike brzine.
4. Preporuke za odabir i upotrebu
Točke odabira
Vrsta opterećenja: Aksijalni/radijalni omjer određuje odabir kuta kontakta.
Ograničenje brzine: pogledajte graničnu brzinu (DN vrijednost) u priručniku za ležaj.
Metoda podmazivanja: Podmazivanje masnoće (lako održavanje) ili podmazivanje nafte (scenarij velike brzine).
Uobičajeni nesporazumi
Pogrešno unaprijed: Prekomjeno zatezanje uzrokuje porast temperature, a prekomjerno glasovanje uzrokuje vibraciju.
Mješovito uparivanje: Izbjegavajte miješanje s jednorednim ležajevima da biste izazvali neujednačenu silu.
Ključ za održavanje
Redovito provjeravajte klirens: sila za unaprijed može propasti nakon nošenja.
Ciklus podmazivanja: Interval promjene masti mora biti skraćen u okruženju visoke temperature. s
